Хромовый чугун

Хромовый чугун

Особенностью кристаллизации хромовых чугунов является образование твердых растворов и цементита, а при содержании Сr свыше 3% - специальных карбидов и твердого, немагнитного и хрупкого интерметаллида Fe - Сr, содержащего 42 - 48% Сr и известного как o - фаза. Хромовый чугун применяется главным образом как жаростойкий, коррозионностойкий и износостойкий материал.

Жаростойкость хромового чугуна, естественно, возрастает с повышением в нем содержания Сr. Вместе с тем благоприятное влияние оказывает и повышение содержания С до 2,5 - 3,5%, особенно в сплавах, работающих одновременно в условиях истирания и высоких температур. Кремний повышает сопротивление чугуна окалинообразованию, однако он снижает o_в при повышенных температурах, а также пластичность и термическую стойкость хромового чугуна; поэтому его содержание в высокохромовых чугунах обычно не превышает 4%

Хромовый чугун по износостойкости определяется структурой и твердостью НВ сплава, поэтому очень важно знать влияние на НВ режимов ТО, а в связи с этим и температуру у → α-превращения. Получение мартенситной структуры для чего, например, в чугуне марки ИЧХ2Н4 рекомендуется определенное соотношение элементов.

Износостойкийе хромовыей чугун при НВ 400 и более могут обрабатываться резцами с пластинами ВК4, ВК6М, ВКЗМ. Скорость резания не превышает 25 м/мин при глубине резания 4 - 5 мм и подаче 0,3 - 0,4 мм/об для черновой обработки и 0,5 - 0,6 мм/об для чистовой. В отожженном состоянии скорость резания в зависимости от состава чугуна может быть повышена до 50 м/мин.

Хромовый чугун по механическим и некоторым литейным свойствам представлен в табл. 1.43. Склонность их к образованию усадочных раковин возрастает с увеличением содержания Сr и уменьшением содержания С.

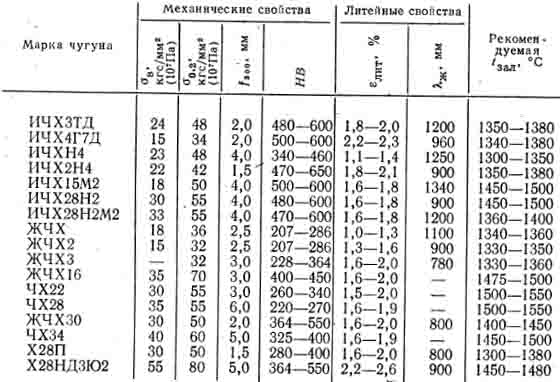

Таблица 1.43. Хромовый чугун по механическим и некоторым литейным свойствам.

Таблица 1.42. Эксплуатационные свойства и области применения отливок из жаростойких, коррозионностойких и износостойких хромовых чугунов.

Следует также учитывать, что с ростом содержания Сr повышается склонность чугуна к образованию холодных трещин, и поэтому необходимо при остывании отливок и их ТО создавать условия, обеспечивающие равномерное охлаждение разных частей отливок. Выплавку хромовых чугунов можно производить как в дуговых, так и в индукционных электропечах.

Хромовый чугун по плотности находится в пределах 7,3 - 7,5 г/см³.
